پروژه کنترل سرعت موتور: راهنمای ساخت سیستم تنظیم سرعت با تکنولوژی PWM
مقدمه
• معرفی پروژه و اهمیت کنترل سرعت موتور در کاربردهای صنعتی و خانگی به‌منظور بهبود کارایی و صرفه‌جویی در مصرف انرژی.
• بیان اهداف آموزشی شامل آشنایی با اصول تنظیم سرعت موتور با استفاده از تکنولوژی PWM و اهمیت این تکنیک در کنترل دقیق عملکرد موتورها.
• مرور کلی بر مراحل طراحی و ساخت، انتخاب قطعات مناسب، رعایت نکات ایمنی و دستورالعمل‌های اجرایی جهت دستیابی به عملکرد بهینه.

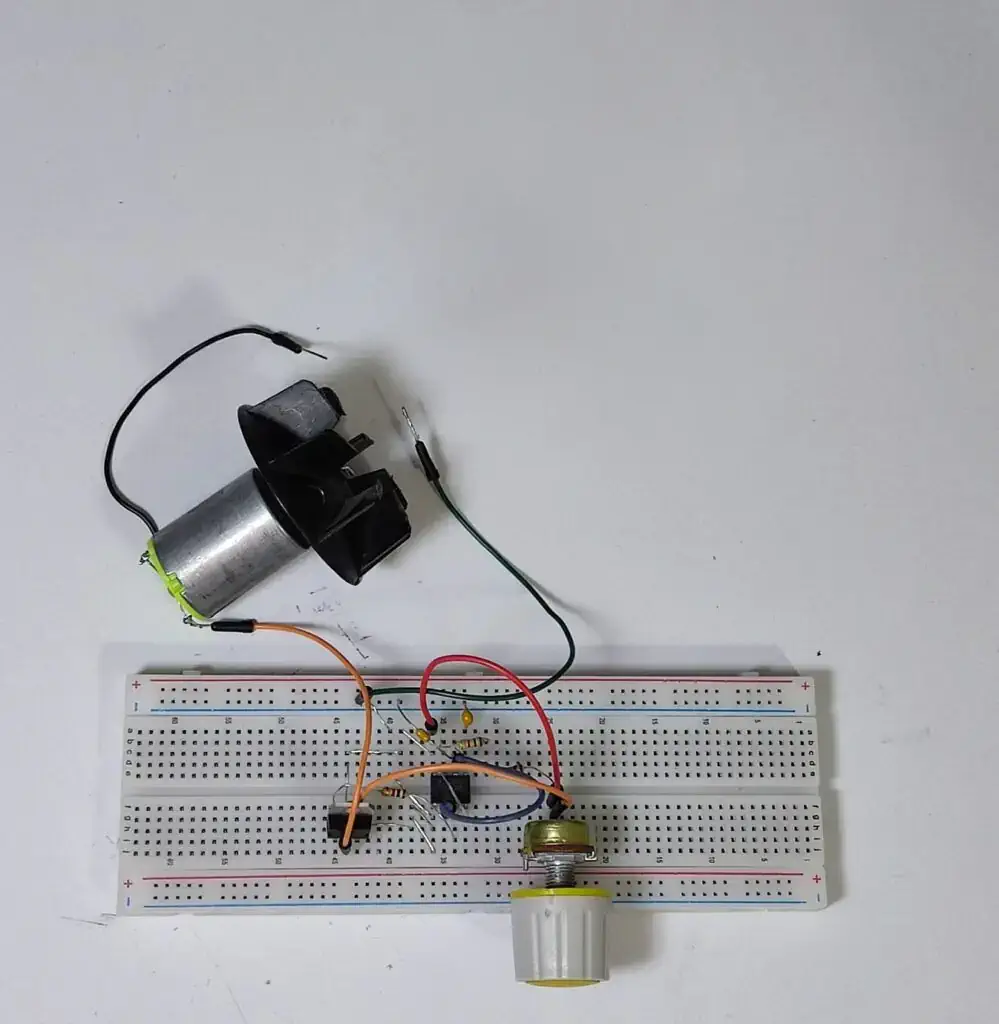

تصویر منتاژ شده
مشخصات فنی
کاربرد
تغییر سرعت
سطح مهارت
نیم حرفه ای
تعداد قطعات
9 عدد
نوع موتور
دی سی
ولتاژ کاری
12 وات
نوع ولتاژ ورودی
مستقیم
جریان مورد نیاز
1 آمپر
کنترل 0 تا 100
بله
تغذیه
6 تا 12 ولت
لیست قطعات
ترانزیستور TIP۱۲۰
ولوم 10 كيلو اهم
مقاومت 1 کیلو اهم سه عدد
ایسی NE۵۵۵
خازن عدسی ۱۱۰ نانو فاراد
خازن عدسی ۱۰ نانو فاراد
خازن ۱ میکرو فاراد مولتی لایر
توضیحات
• معرفی اجزای اصلی سیستم کنترل سرعت شامل مدارات تنظیم، بخش‌های تنظیم PWM و اجزای حفاظتی به‌صورت جامع.
• شرح طراحی شماتیک مدار، ارائه نمودارهای دقیق و توضیح مسیرهای انتقال سیگنال کنترل از طریق تکنولوژی PWM.
• تشریح روند مونتاژ، نصب و اتصال قطعات، نکات کلیدی در لحیم‌کاری و دستورالعمل‌های عملی جهت تضمین عملکرد صحیح سیستم.
• توضیح روش‌های تست عملکرد سیستم، استفاده از ابزارهای اندازه‌گیری برای پایش سرعت موتور و ارائه راهکارهای عیب‌یابی.
• ارائه نکات ایمنی و دستورالعمل‌های نگهداری جهت جلوگیری از خرابی و افزایش طول عمر سیستم کنترل سرعت.
• جمع‌بندی پروژه، مرور کاربردهای عملی تنظیم سرعت موتور، پیشنهادات جهت بهبود عملکرد و توسعه‌های آتی در حوزه کنترل الکترونیکی.
