پروژه اعلام حریق با NE555: ساخت مدار هشداردهنده آتش هوشمند
مقدمه
- معرفی اهمیت سیستم‌های هشداردهنده آتش در افزایش ایمنی محیط‌های کاری و عمومی و نقش آن در پیشگیری از حوادث ناگوار.
- بیان اهداف آموزشی پروژه شامل آشنایی با اصول طراحی مدارهای هشداردهنده، نحوه کارکرد سیستم‌های تشخیص حریق و اهمیت رعایت نکات ایمنی در کار با مدارهای حساس.

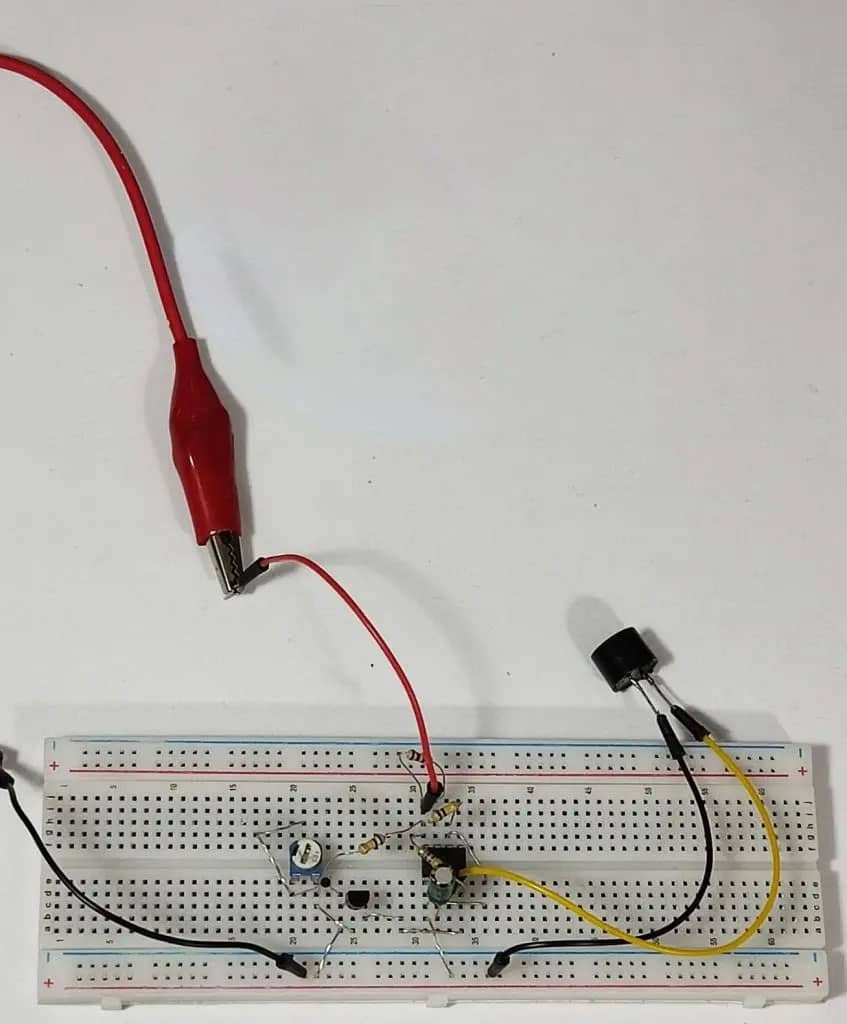

تصویر منتاژ شده
مشخصات فنی
PDB
mm 50*30
سطح مهارت
نیم حرفه ای
تعداد قطعات
10 عدد
تراشه
NE555
ولتاژ کاری
9 وات
نوع ولتاژ ورودی
مستقیم
جریان مورد نیاز
500 میلی آمپر
سنسور تشخیص
NTC
توان مصرفی
کمتر از 0.5 وات
لیست قطعات
آیسی NE۵۵۵
پتانسیومتر ا مگا اهم
مقاومت حرارتی ۱۰ کیلو اهم
ترانزیستور BC۵۴۷
بازر ۵ ولت
خازن ۱۰ میکرو فاراد ۱۶ ولت
مقاومت ۱۰۰ کیلو اهم دو عدد
مقاومت ۱ کیلو اهم
مقاومت ۴.۷ کیلو اهم
توضیحات
- معرفی اجزای اصلی سیستم هشداردهنده شامل حسگرها، مدارات پردازشی و اجزای خروجی جهت صدادادن یا روشن شدن هشدار به‌صورت جامع.
- شرح طراحی شماتیک مدار هشداردهنده، ارائه نمودارهای دقیق و توضیح مسیرهای انتقال سیگنال جهت تشخیص آتش به‌طور دقیق.
- تشریح روند مونتاژ و نصب قطعات، نکات کلیدی در لحیم‌کاری و دستورالعمل‌های عملی جهت تضمین عملکرد صحیح سیستم.
- توضیح روش‌های تست عملکرد سیستم، استفاده از ابزارهای اندازه‌گیری جهت ارزیابی دقت تشخیص و ارائه راهکارهای عیب‌یابی در صورت نقص عملکرد.
- ارائه نکات ایمنی و دستورالعمل‌های حفاظتی جهت کار با مدارهای حساس و نگهداری سیستم جهت افزایش طول عمر و کارایی.
- جمع‌بندی پروژه، مرور کاربردهای عملی سیستم هشداردهنده آتش، مزایای استفاده در محیط‌های مختلف و ارائه پیشنهاداتی جهت بهبود عملکرد و توسعه‌های آتی.
