برد مدار چاپی: از طراحی تا تولید مدارهای پایدار و حرفه‌ای

برد مدار چاپی (PCB) یکی از مهم‌ترین عناصر در دنیای الکترونیک مدرن است. تقریباً تمامی دستگاه‌های الکترونیکی از یک برد مدار چاپی برای اتصال، تغذیه و ارتباط بین قطعات مختلف استفاده می‌کنند.

در این مقاله، به بررسی ساختار، انواع، مراحل طراحی و تولید PCB می‌پردازیم و نکات کلیدی در انتخاب و استفاده از آن را بررسی خواهیم کرد.

برد مدار چاپی (PCB) چیست؟

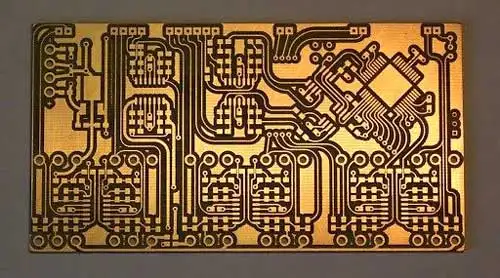

PCB (Printed Circuit Board) صفحه‌ای عایق است که روی آن مسیرهای رسانای الکتریکی قرار دارد. این برد وظیفه اتصال قطعات الکترونیکی بدون نیاز به سیم‌کشی سنتی را بر عهده دارد و باعث کاهش حجم، افزایش پایداری و بهبود عملکرد مدارهای الکترونیکی می‌شود.

✔ در PCB، به جای استفاده از سیم، مسیرهای مسی برای هدایت جریان الکتریکی به‌کار می‌روند.
✔ این بردها از مواد مختلفی ساخته می‌شوند که بر عملکرد مدار تأثیر می‌گذارند.
✔ PCB‌ها در انواع مختلفی از جمله بردهای تک‌لایه، دولایه و چندلایه تولید می‌شوند.

ساختار برد مدار چاپی

یک برد PCB از لایه‌های مختلفی تشکیل شده که هرکدام نقش خاصی در عملکرد مدار دارند:

1. لایه عایق (Substrate)

✔ معمولاً از فایبرگلاس (FR4)، فایبر-رزین یا مواد انعطاف‌پذیر ساخته می‌شود.
✔ این بخش به عنوان پایه‌ای برای سایر لایه‌ها عمل می‌کند.

2. لایه مسی (Copper Layer)

✔ لایه‌ای از مس که مسیرهای رسانا روی آن ایجاد می‌شوند.
✔ در PCB‌های تک‌لایه، این مسیرها فقط در یک طرف برد هستند؛ اما در بردهای دولایه و چندلایه در هر دو طرف قرار دارند.

3. لایه محافظ (Solder Mask)

✔ یک پوشش محافظ که مسیرهای مسی را از آسیب‌های فیزیکی و اتصال‌های ناخواسته حفظ می‌کند.
✔ معمولاً به رنگ سبز است، اما رنگ‌های دیگر نیز وجود دارد.

4. لایه سیلک اسکرین (Silkscreen Layer)

✔ علامت‌گذاری روی برد که اطلاعاتی مانند نام قطعات و مسیرهای نصب را نشان می‌دهد.
✔ معمولاً به رنگ سفید چاپ می‌شود.

انواع بردهای مدار چاپی

بردهای PCB در انواع مختلفی طراحی و ساخته می‌شوند که هرکدام برای کاربرد خاصی مناسب هستند:

1. برد مدار چاپی تک‌لایه (Single-Layer PCB)

✔ دارای یک لایه مسی برای اتصالات الکتریکی.
✔ مناسب برای مدارهای ساده مانند منابع تغذیه، LED درایورها و مدارهای آنالوگ کوچک.

2. برد مدار چاپی دولایه (Double-Layer PCB)

✔ دارای مسیرهای مسی در هر دو طرف برد، با سوراخ‌های عبوری (Via) برای اتصال بین لایه‌ها.
✔ در مدارهای دیجیتال و الکترونیک صنعتی کاربرد گسترده دارد.

3. برد مدار چاپی چندلایه (Multi-Layer PCB)

✔ شامل چندین لایه مسی با عایق بین آن‌ها.
✔ برای مدارهای پیچیده مانند مادربردهای کامپیوتر و دستگاه‌های مخابراتی استفاده می‌شود.

4. برد مدار چاپی انعطاف‌پذیر (Flexible PCB)

✔ از مواد انعطاف‌پذیر ساخته شده و قابلیت خم شدن دارد.
✔ در دستگاه‌های پوشیدنی، گوشی‌های هوشمند و تجهیزات پزشکی استفاده می‌شود.

5. برد مدار چاپی سخت-انعطاف‌پذیر (Rigid-Flex PCB)

✔ ترکیبی از بخش‌های سخت و انعطاف‌پذیر برای کاهش فضا و وزن.
✔ در صنایع هوافضا، پزشکی و نظامی کاربرد دارد.

مراحل طراحی و تولید PCB

1. طراحی شماتیک مدار

✔ در نرم‌افزارهایی مانند Altium Designer، Eagle، KiCad یا Proteus، شماتیک مدار طراحی می‌شود.

2. تبدیل شماتیک به طراحی PCB

✔ قطعات روی برد جانمایی شده و مسیرهای ارتباطی بین آن‌ها رسم می‌شود.

3. تولید فایل‌های Gerber

✔ این فایل‌ها شامل اطلاعات موردنیاز برای تولید PCB در کارخانه هستند.

4. چاپ و حکاکی مدار روی برد

✔ لایه‌های مسی روی برد اعمال شده و مسیرهای اضافی حذف می‌شوند.

5. سوراخ‌کاری (Drilling)

✔ سوراخ‌های لازم برای نصب قطعات و اتصال بین لایه‌ها ایجاد می‌شوند.

6. لحیم‌کاری و مونتاژ قطعات

✔ قطعات الکترونیکی روی برد نصب شده و اتصالات آن‌ها برقرار می‌شود.

7. تست و بررسی کیفیت PCB

✔ مدار ساخته شده بررسی شده و تست‌های الکتریکی برای اطمینان از عملکرد صحیح آن انجام می‌شود.

مزایای استفاده از PCB در مدارهای الکترونیکی

✔ افزایش استحکام و پایداری مدار
✔ کاهش اندازه و وزن دستگاه‌های الکترونیکی
✔ بهبود عملکرد و کاهش نویز الکتریکی
✔ سرعت تولید بالا و کاهش هزینه‌های تولید
✔ کاهش احتمال خطای انسانی در سیم‌کشی مدار

کاربردهای برد مدار چاپی

PCB‌ها در تمامی زمینه‌های الکترونیکی، صنعتی و تحقیقاتی مورد استفاده قرار می‌گیرند:

✔ مدارات دیجیتال و آنالوگ (کامپیوترها، موبایل‌ها، دستگاه‌های صوتی و تصویری)
✔ تجهیزات پزشکی (مانیتورهای ضربان قلب، MRI و دستگاه‌های تصویربرداری)
✔ صنایع خودروسازی (سیستم‌های کنترل موتور، نمایشگرهای خودرو)
✔ صنایع مخابراتی (مودم‌ها، تقویت‌کننده‌های مخابراتی)
✔ تجهیزات هوافضا و نظامی (ماهواره‌ها، سیستم‌های راداری)

نتیجه‌گیری

برد مدار چاپی (PCB) ستون فقرات الکترونیک مدرن است و بدون آن، ساخت مدارهای پیچیده و حرفه‌ای غیرممکن خواهد بود.

✔ استفاده از PCB باعث کاهش اندازه، افزایش کارایی و بهبود قابلیت اطمینان مدارها می‌شود.
✔ با پیشرفت تکنولوژی، طراحی و تولید PCB‌ها نیز پیچیده‌تر و کارآمدتر شده است.
✔ انتخاب نوع مناسب PCB بسته به نیاز پروژه، اهمیت زیادی در عملکرد مدار نهایی دارد.

🔹 آیا شما تجربه طراحی یا کار با PCB را داشته‌اید؟ چه نرم‌افزارهایی را برای طراحی مدار چاپی پیشنهاد می‌کنید؟ نظرات خود را با ما به اشتراک بگذارید!
