آموزش ترانزیستور
مقدمه
ترانزیستور یک جزء ساده است که می توانید از آن برای ساخت پروژه های سرگرم کننده زیادی استفاده کنید. در این راهنمای عملی، نحوه کار ترانزیستورها را یاد خواهید گرفت تا بتوانید از آنها در مدار بعدی خود استفاده کنید.
و در واقع بسیار آسان است، زمانی که اصول اولیه را یاد بگیرید. من در اینجا روی دو ترانزیستور رایج تمرکز خواهم کرد. BJT و MOSFET.
ترانزیستور مانند یک کلید الکترونیکی کار می کند. می تواند جریان را روشن و خاموش کند. یک راه ساده برای فکر کردن در مورد آن این است که به ترانزیستور به عنوان یک رله بدون هیچ قطعه متحرک نگاه کنید. ترانزیستور شبیه رله است به این معنا که می توانید از آن برای روشن و خاموش کردن چیزی استفاده کنید.
اما یک ترانزیستور را نیز می توان تا حدی روشن کرد که برای ساخت آمپلی فایرها مفید است.
ترانزیستورها چگونه کار می کنند (BJT)
بیایید با ترانزیستور کلاسیک NPN شروع کنیم. این یک ترانزیستور اتصال دوقطبی (BJT) است و دارای سه پایه است:
Base (b)
Collector (c)
Emitter (e)
اگر آن را روشن کنید، جریان می تواند از کلکتور به امیتر از آن عبور کند. وقتی خاموش است، هیچ جریانی نمی تواند جریان یابد.

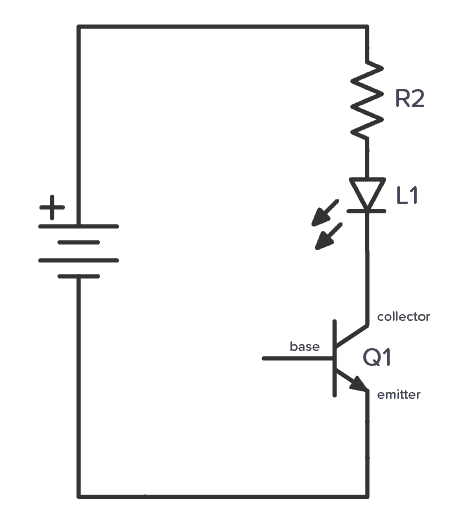

در مدار مثال زیر، ترانزیستور خاموش است. یعنی هیچ جریانی نمی تواند از آن عبور کند، بنابراین دیود ساطع نور (LED) نیز خاموش است.
برای روشن کردن ترانزیستور، به ولتاژی حدود 0.7 ولت بین پایه و امیتر نیاز دارید.
اگر باتری 0.7 ولتی داشتید، می توانستید آن را بین پایه و امیتر وصل کنید و ترانزیستور روشن شود.
از آنجایی که اکثر ما باتری 0.7 ولتی نداریم، چگونه ترانزیستور را روشن کنیم؟
آسان! قسمت پایه به امیتر ترانزیستور مانند دیود عمل می کند. یک دیود دارای یک ولتاژ رو به جلو است که آن را از ولتاژ موجود می گیرد. اگر یک مقاومت را به صورت سری اضافه کنید، بقیه ولتاژ در مقاومت کاهش می یابد.
